關于輸水用**國標防腐螺旋鋼管**，以下是詳細的技術解析與應用指南：
- **定義與制造**：螺旋鋼管通過將熱軋鋼帶螺旋卷制焊接成型，具有大直徑（通?！荭?19mm）、長距離輸送的優勢，適用于水利、市政、石油天然氣等領域。
- **核心優勢**：結構強度高、生產靈活（可定制壁厚/直徑）、成本效益顯著，尤其適合大規模輸水工程。
二、國標技術規范
1. **GB/T 9711-2017**
- **適用范圍**：石油天然氣輸送，但廣泛用于高壓輸水。
- **材質要求**：L245至L485級鋼材（對應舊標Q345等），需滿足-20℃低溫沖擊韌性。
- **工藝標準**：焊接需100%超聲波或X射線檢測，確保焊縫無缺陷。
2. **GB/T 3091-2015**
- **適用場景**：低壓流體（如水、燃氣），設計壓力≤1.6MPa。
- **材質選擇**：Q235B、Q295B等低碳鋼，壁厚范圍1.8-20mm。
- **防腐擴展**：標準內包含鍍鋅層要求（≥60μm），適用于非強腐蝕環境。
三、防腐技術深度解析
1. **3PE防腐（三層結構聚乙烯）**
- **結構**：環氧粉末（FBE，≥100μm）→膠粘層（共聚物，170-250μm）→聚乙烯（PE，1.8-3.7mm）。
- **性能**：耐陰極剝離（≤8mm，SY/T 0413標準）、耐化學腐蝕（pH 2-12）。
- **適用環境**：埋地、沼澤、高鹽堿土壤，壽命可達30年以上。
2. **環氧煤瀝青防腐**
- **涂層體系**：底漆（特強級≥0.4mm）+玻璃布增強（4層）+面漆（總厚≥0.8mm）。
- **經濟性**：成本較3PE低30%-40%，但需定期維護，適合臨時或低壓管線。

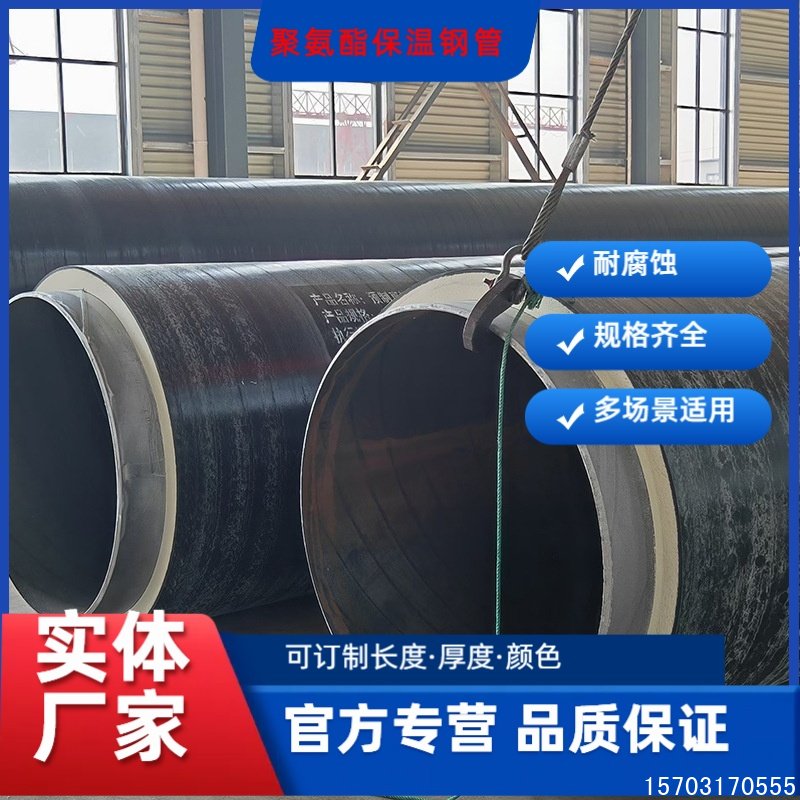

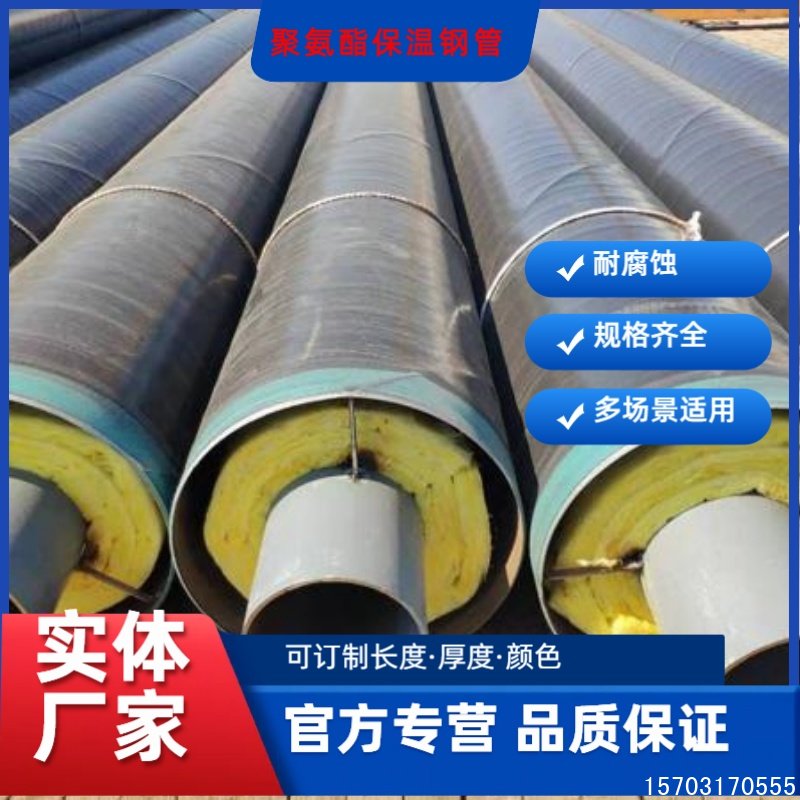

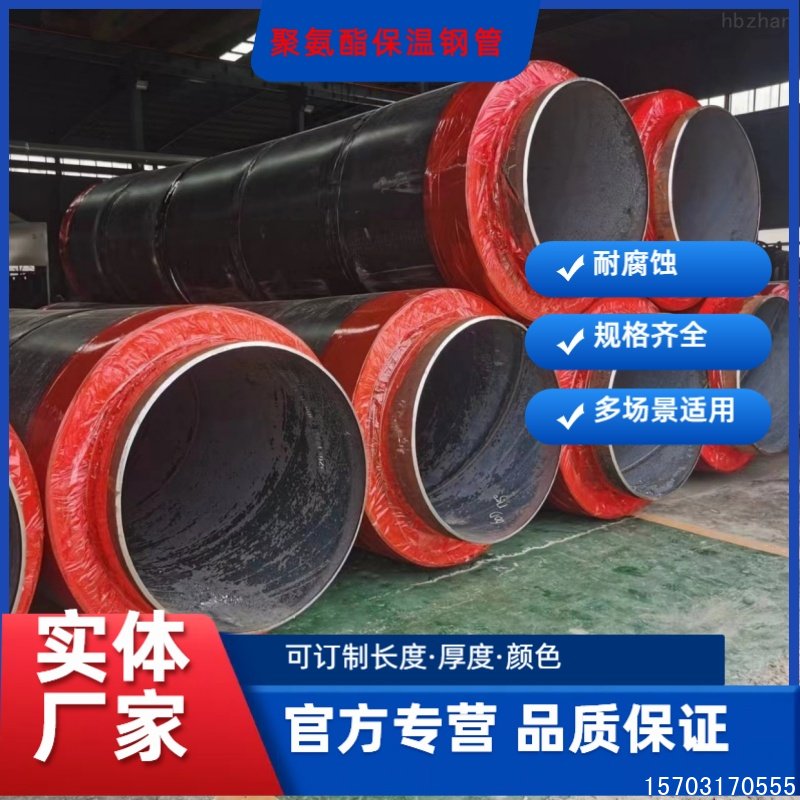

3. **聚氨酯泡沫保溫防腐**
- **復合結構**：鋼管→聚氨酯發泡層（40-60mm，密度60kg/m3）→高密度聚乙烯外護管（≥2.5mm）。
- **應用**：冬季輸水防凍，可保持水溫降幅≤1℃/km（流速1m/s時）。
4. **鍍鋅防腐**
- **工藝參數**：熱浸鍍鋅層≥610g/m2（GB/T 13912），鹽霧試驗≥480h無紅銹。
- **局限性**：不適合pH<6或>12的水質，鍍層破損易引發電化學腐蝕。
四、選型決策要素
1. **水力參數匹配**
- 計算**工作壓力**（P=2St/(D-0.8t)，S為材料屈服強度，t壁厚，D直徑），確保安全系數≥1.5。
- **流速優化**：經濟流速1-3m/s，降低水頭損失（達西公式：h_f=λ·L·v2/(2gD)）。
2. **環境腐蝕性評估**
- **土壤電阻率**：<5000Ω·cm為強腐蝕，需3PE防腐；>20000Ω·cm可選用普通環氧涂層。
- **Cl?濃度**：>200mg/L時推薦3PE或熔結環氧粉末。
3. **全壽命成本分析**
- 初始成本：3PE防腐比單層FBE高約25%，但維護周期延長2-3倍。
- 埋地管道建議采用**陰極保護**（犧牲陽極法，設計壽命20年）。
五、施工驗收要點
- **焊縫檢測**：100%X射線探傷（GB/T 3323），Ⅱ級合格。
- **防腐層測試**：電火花檢漏（3PE檢測電壓25kV，環氧涂層3kV）、附著力測試（≥3級）。
- **壓力試驗**：水壓試驗壓力=1.5倍設計壓力（GB 50268），保壓時間≥10分鐘。
六、典型工程案例
- **南水北調工程**：DN2600螺旋鋼管，3PE防腐，設計壽命50年，年輸水量95億m3。
- **某沿海海水淡化項目**：采用316L內襯+3PE外防腐，抗Cl?腐蝕能力提升5倍。
**總結**：國標防腐螺旋鋼管選型需綜合力學性能、防腐等級、環境適應性及全周期成本。建議優先選用3PE防腐+陰極保護方案，并在設計階段進行詳細的腐蝕風險評估（如NACE SP0169標準）。
