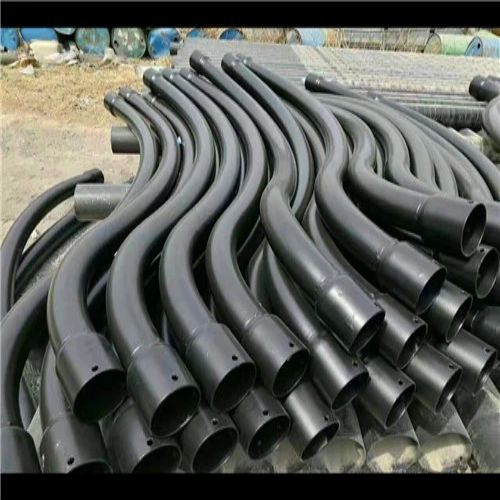

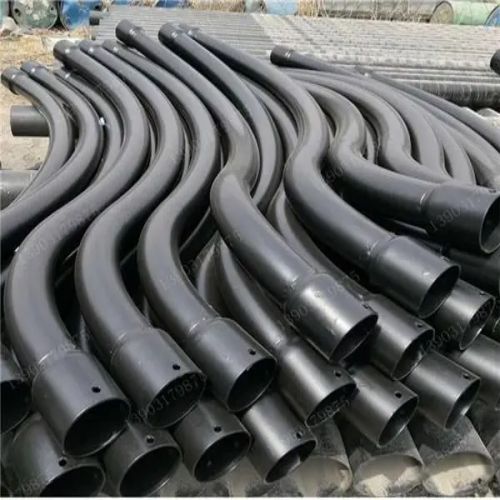

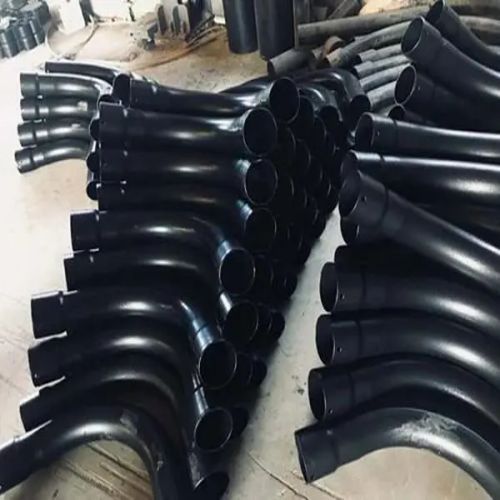

碳鋼通信鍍鋅過軌管

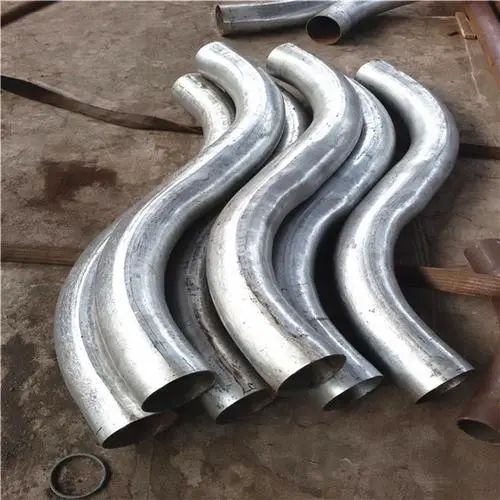

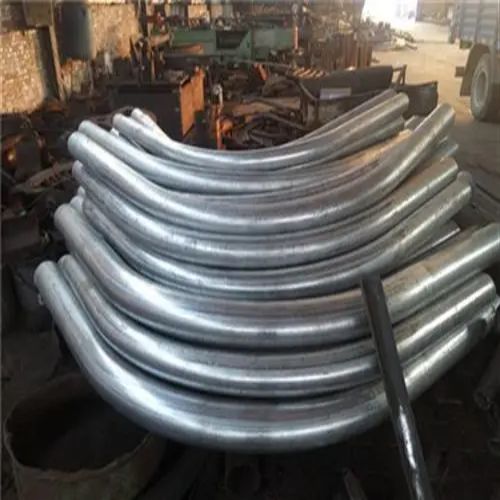

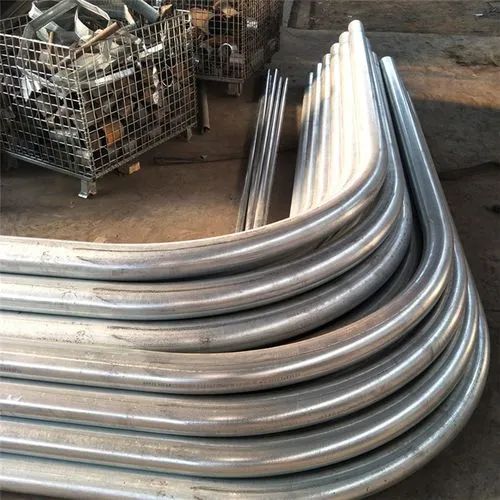

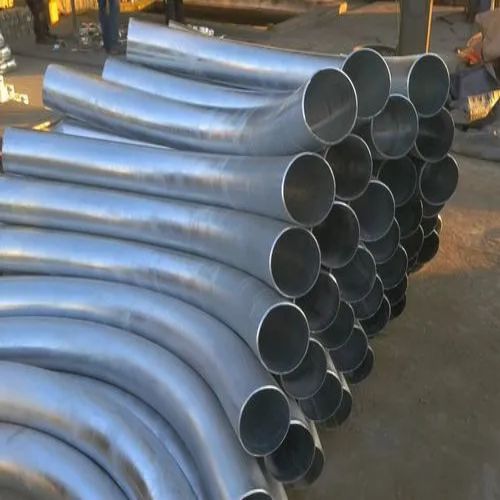

過軌管防腐形式及注意事項：鍍鋅彎管是彎管中的一種是將彎管的表面鍍上一層鋅料，提高彎管的耐腐蝕性能。鍍鋅彎管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

  工藝特點詳解：

  1.對硫酸鹽鍍鋅的優化 硫酸鹽鍍鋅彎管優點是電流效率高達100 ，沉積速率快，這是其他鍍鋅工藝。由于鍍層結晶不夠細致，分散能力與深鍍能力較差，因而只適于幾何形狀簡單的管材與線材等電鍍。

  2.硫酸鹽鍍鋅的轉化 硫酸鹽電鍍鋅彎管鐵合金只保留硫酸鹽鍍鋅的主鹽硫酸鋅，其余組分如硫酸鋁、明礬(硫酸鋁鉀)等可在鍍液處理時，加入氫氧化鈉使之生成不溶性氫氧化物沉淀去除;對添加劑，則加入粉狀活性炭吸咐去除。

  3.沉積速率快、防護性能硫酸鹽電鍍鋅彎管合金工藝電流效率高達100 ，沉積速率快是任何鍍鋅的，精細管的運行速度8～12 m/min，鍍層厚度平均2m/min，這是連續鍍鋅難于達到的。

  4.清潔生產 鍍鋅彎管采用硫酸鹽電鍍鋅鐵合金工藝，在于生產線槽與槽間均穿孔直通而溶液無任何帶出或溢流。

  5.電鍍設備的特殊性 鍍鋅彎管的電鍍同線材電鍍一樣，都屬于連續電鍍，但施鍍的設備不同。鐵絲以其細長的條形特色而設計的鍍槽，槽體長而寬卻淺。電鍍時鐵絲從孔眼穿出，呈一字形在液面展開，保持相互間距。

過軌管的施工準備

  1適用范圍

  適用于路基過軌管線施工。

  2作業準備

  2.1內業技術準備

  作業指導書編制后，開工前組織技術人員認真學習實施性施工組織設計，閱讀、審核施工圖紙，澄清有關技術問題，熟悉規范和技術標準。制定施工安全保證措施，編制應急預案，對施工人員進行技術交底，對參加施工人員進行上崗前技術培訓，考核合格后持證上崗。

  2.2外業技術準備

  施工作業層中所涉及的各種外部技術數據收集、整理、統計，配齊生活、辦公設施，滿足主要管理、技術人員進場生活、辦公需要，配齊施工用滿足施工所需。各種機具，

  3技術要求

  過軌管線參照通路(2010) 8401相關規定執行。

  4施工工藝流程

  4.1施工準備

  4.1.1施工前施工人員應熟悉并復核設計圖紙、施工技術規范和招標技術規范，領會設計意圖。

  4.1.2按照復核后的測量資料測量放線，根據設計過軌里程定出控制軸線。

  4.1.3施工機械設備、人員就位，組織施工人員學習施工技術規范，施工前向施工人員明確施工中應注意事項，減少施工失誤。

  4.2過軌管埋設

  過軌管施工采用人工或機械挖槽，槽槽底C25基礎混凝土，厚度不小于10cm。

  4.2過軌管埋設

  過軌管施工采用人工或機械挖槽，槽槽底C25基礎混凝土，厚度不小于10cm。對于路堤地段，應在路基填筑至基床底層頂面后埋設;對于基床表層挖除換填的路塹，應在基床表層原狀土挖除后埋設; 基床表層以下的基坑，應采用C25素混凝土回填; 待混凝土強度達到設計強度的70%以后再施工基床表層級配碎石;對于基床表層不換填的硬質巖石路塹，應在路塹施工至路基面高程后開槽埋設，基坑內全部采用C25素混凝土回填。

  4.3電力過軌

  電力線纜在沿線電力變電所處設置過軌點，過軌處設電力電纜井，電力電纜必須單獨過軌。鋪設整體式電纜槽的地段，電力電纜在電纜井采用盤纜的方式設置余長。電纜在電纜井內的彎曲應

  滿足相應的規范要求。為了便于敷設和檢修，各類電纜的接續應在電纜井或蓋板式電纜槽內進行。

  4.4通信和信號過軌

  通信電纜應在沿線基站、中繼站等處設過軌點，通信電纜應在沿線中繼站等處設過軌點，當兩者之一單獨過軌時，采用I型通信信號電纜井，當兩者合井過軌時，采用1I型通信信號電纜井。

  5施工要求

  5.1過軌管中心距離為15cm,嚴格控制鋪設位置及高程，以保證與電纜槽的預留孔對齊。

  5.2電力、牽引|供電與通信、信號過軌管凈距不小于1m。

  5.3過軌管管口應打磨光滑，防止穿纜時刺破線纜。

  5.4過軌管埋設時兩端應用泡沫填充劑或者軟布等封堵，并在每根管中預設兩根4mm鐵線以便傳纜。

  5.5過軌管接續采用管節、擴口鋼管或?qū)Ｓ眠B接管件連接并應保證不滲漏水，不宜采用焊接。

  6勞動組織

  施工人員應結合確定的施工方案、機械、人員組合、工期要求進行合理配置，其中負責人、工班長、技術人員、專兼職安全員必須由施工企業正式職工擔任，并可根據工程情況適當配備若干

  勞務工人。

  7材料要求過軌管材質可采用鍍鋅鋼管、涂塑鋼管、碳素管、HDPE管。本標段設計采用HDPE管，過軌管直徑(內徑)一般采用100-120mm,電力過軌管最大可采用150mm。

  8設備機具配置過軌管線施工基本依靠人工施工，管槽開挖時可以考慮使用小型機械開挖，混凝土一般由攪拌站集中供應。

  9質量控制及檢驗

  9.1線纜過軌處均設置通信信號電纜井或電力電纜井，過軌管根數根據需要設置，|型通信信號電纜井不超過6根，l|型通信信號電纜并不超過8根，電力電纜井不超過10根，施工時需要嚴格控

  制。所需過軌管數量較少時，過軌

  9.2為便于敷設，管應優先在靠近電纜井兩側井壁對稱布置(牽引供電過軌除外); 過軌線纜較多、單井過軌難以滿足過軌管埋設需要時，可分井過軌。

  9.3 通信信號線纜和電力線纜不能在同一井內過軌，且其電纜井之間凈距不小于1m。

  9.4過軌鋼管及手孔的設置位置必須避開線間集水井、接觸網立柱基礎及其下錨基礎的設置位置。過軌管道兩端與手孔相連，同時對通信、信號電纜槽中的電纜采用防磁屏蔽措施。

  10安全及環保要求

  10.1施工安全

  10.1.1本著“安全第一、預防為主”這一原則，提高安全意識，健全施工現場意外傷害應急預案，認真學習崗位安全職責和安全操作規程，提高業務水平和勞動技能，樹立安全生產、規范操作的以防患于未然。

  10.1.2所有進入施工現場人員，必須按規定佩戴安全帽和其它防護用品，遵章守紀，聽從指揮。

  10.1.3掛牌施工，主要管理人員佩帶上崗證，施工現場設立施工標志牌，標明工程項目名稱、范圍、開竣工期限、工地負責人。

  10.1.4施工前應及時與臨近通信、電力等相關部聯系，確定管道埋設確切位置及埋設深度。并制定相應施工方案，安排專人負責指揮做業，避免安全事故發生。

  10.2環境保護

  10.2.1建立環境保護體系、落實環境保護的各種責任制;

  10.2.2規范施工現場的場容，保持作業環境的整潔衛生;

  10.2.3制定水土保持措施及生態環境保護措施，減少施工污染;

  10.2.4在距居民生活區較近的施工現場，須建立必要的噪聲控制設施，減輕因施工對周圍居民環境的影響。
