施工工藝
一、編制依據
1. GB4272-84《設備管道保溫技術通則》
2. GB50264-97《工業設備及管道絕熱工程設計規范》
3. GBJ126-89《工業設備及管道絕熱工程施工及驗收規范》
4.SY/T0451-96《埋地鋼質管道硬質聚氨酯泡沫塑料防腐保溫層技術標準》
5.甲方有關防腐、絕熱技術要求。
二、材料選?。?/b>

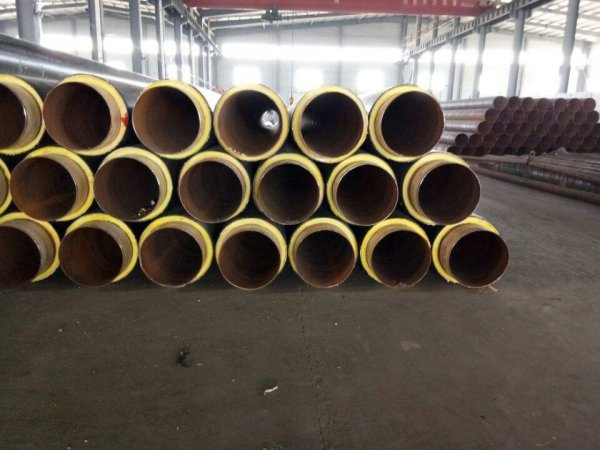

1. 管道絕熱材料選用聚氨酯硬泡，
2. 聚氨酯泡沫具有良好的機械性能和熱絕緣性能，通常情況下可耐溫120℃，通過改性或其它隔熱材料組合可耐溫180℃，硬質聚氨酯泡沫主要技術指標見下表。
|
項 目 |
單 位 |
指 標 |
實驗方法、標準 |
|
密度 |
kg/m3 |
60 |
GB/T6343 |
|
抗壓強度 |
ＭPa |
≥０.３ |
GB/T8813 |
|
導熱系數 |
W/m.k |
<0.033 |
GB/T10297 |
|
耐熱性 |
℃ |
150 |
GB/T253 |
|
耐寒性 |
℃ |
≥-50 |
|
|
閉孔率 |
% |
≥88 |
GB/T10799 |
|
吸水率 |
kg/m2 |
≤10 |
GB/T114 |

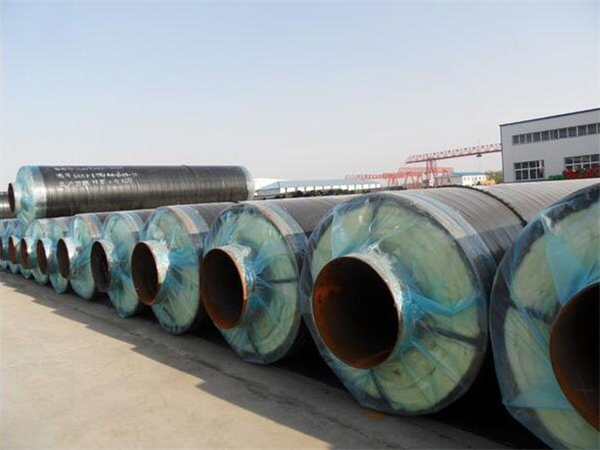

3.保護層安裝選擇：高密度聚乙烯外護層
三、 施工準備
1. 施工現場道路平整、暢通。
2. 施工現場水、電具備使用條件。
3. 施工操作人員技術培訓合格持證上崗。
4. 對已進入現場的各種施工機械進行必要的檢查維修合適運行，確保狀態良好。
5. 對施工文件及供貨單位提供的技術文件等，應做到認真審核，發現問題及時處理。
6. 各種保溫材料的品種、數量與設計要求相符。
7. 保溫材料表面平整度、光潔度以及尺寸公差、容重、導熱系數均符合設計要求。
8. 備足施工用各各種保溫材料的品種機械、工具，主要施工工具如下：工具刀、老虎鉗、尖嘴鉗、手鋸、鋼直尺、角尺、圈尺、圓規等。
9.施工前做好各種技術交底；由技術負責人員向各施工班長交待清楚各部位使用保溫材料、保護層材料及保溫層結構、厚度等要求。
四、施工工藝
1、制作流程：

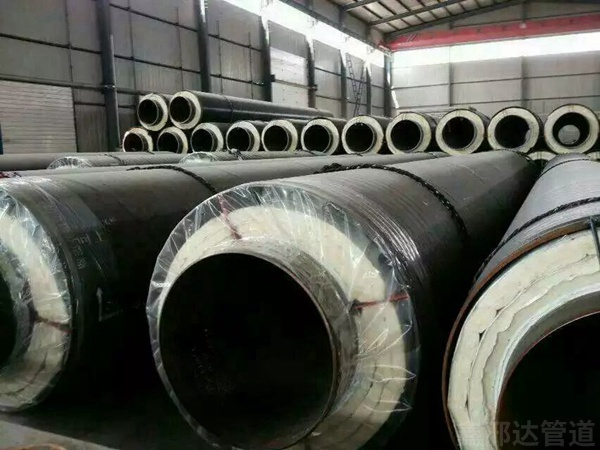

? 制作工藝，先生產出高密度聚乙烯外護層，然后在聚乙烯外護層與鋼管之間的空隙再澆注聚氨酯硬質泡沫塑料保溫層的制作工藝就是我們常說的“兩步法”。
? 制作流程：鋼管除銹----聚氨酯發泡?----成形----成品檢測----入庫
?工藝特點：
1.1、除銹
1.2、穿管及支架捆扎：
A．按芯管和保溫層選定的HDPE外護管（產品符合設計要求或CJ/T114-2000標準）→穿管機V型槽。
B．除銹處理后的鋼管→輸管機→穿管機托輥輸送段→分段捆扎支架（1.5米/段）→將捆扎好支架芯管穿入V型槽上的HDPE外護管內直至芯管兩端裸露部分均為15㎝或20㎝。
C．將符合芯管直徑和保溫層厚度的卡頭（內漲或外卡）封堵在管道兩端并將其鎖緊（拉緊）。
注：支架的結構、高度、材質、捆扎方式、抗壓強度應根據芯管直徑和設計要求選取。
1.3、聚氨酯澆注：
調整高壓發泡機的混合比為1：1.05→測定設備流量→設定澆注時間（投料量/流量）。在穿管完畢管道兩端封堵后的HDPE外護管中間正上位置開澆注孔→將高壓發泡機混合頭的澆注嘴插入澆注孔→澆注→料空塞封堵澆注孔→熟化→拆卸卡頭→檢驗→修正投料量→成品。
四、質量控制
1.保溫層拼縫寬度不得大于5mm。
2.保溫層厚度偏差硬質保溫材料允許偏差+10mm。軟質保溫材料允許偏差-5mm。
3.表面平整、翹口、脫層、開裂等缺陷。
4.平整度檢查用1m長靠尺，絕熱層不得大于10mm。
5.聚氨酯貼襯應平整光滑，色澤均勻，與基體表面結合牢固，無起鼓，起泡每平方直徑不大于5mm應在3個以下，不應有脫層、固化不全和聚氨酯漏出的現象。
五、質量檢查：
1、質量檢查必須由專人負責，我們認為質檢應由甲、乙雙方人員組成質檢小組，每道工序完工后，各班組先自檢，后互查，發現問題及時處理，自檢合格后交由甲方檢查。
2、施工前對施工用材料做出小樣試驗，達到要求時方可大面積投入使用。
3、每道工序結束后，都要按照有關規范進行質量檢查，合格后方可進行下道工序。
4、認真做好隱蔽工程記錄、中間工程記錄、工序交接記錄，工程日志，以備有案可查。
5、襯貼聚氨酯應一致，無毛刺、無氣泡，無針孔、等現象。采用敲擊法檢查。
六、施工安全措施：
１、施工防護
1.1一定要戴好防塵口罩并及時更換，操作手提砂輪機要戴好防護鏡。
1.2 施工中所用的大部分材料都有毒性，有的甚至劇毒，可刺激人的中樞神經系統。從而引起昏迷及到中毒死亡。因此一定要做好防毒措施戴好防毒面具，定時輪換值班操作。
1.3要教育防腐施工人員了解各種原材料的性能和化學反應機理，了解事故發生的可能性與處理方法。對施工人員進行安全考核。合格上崗。
1.4配備乳膠手套，濾毒口罩、防護鏡、防毒面罩、防護服等勞動保護用品。
1.5用電安全方面，現場照明燈具必須牢牢并帶有鐵制品保護罩，電壓不超過36v。并嚴禁碰撞。電動設備的開關和傳動裝置應盡量采用低壓防爆型，接地裝漏電保護器。
1.6凡參加保溫工程的操作人員及管理人員，施工前必須進行安全技術教育，必要時進行安全技術考試，考試不合格者不得獨立操作。
2、文明施工
2.1成立安全文明施工領導小組，專人負責安全文明施工有單位的有關規定有關紀律教育，教育職工不要亂動、亂碰和工程及施工無關的物品、設備及設施。使每個職工都做到遵紀守法，形象良好。
2.2教育職工要待人文明禮貌，工作期間不準胡言亂語。
2.3合理布置各項臨時設施，堆放大宗物品、機具，設備不得侵占場內道路及安全防護設施。
2.4施工現場必須設置明顯標牌、標語及各種警示標志。標牌上標明工程概況、項目名稱、承建單位、開竣工時間等。
2.5進入施工現場人員必須戴安全帽，高空作業應系好安全帶。
2.6腳手架應采用活動式牢固可靠。
2.7保持現場容貌整潔，道路暢通，設立垃圾臨時堆放場，隨時清理工程垃圾，建立健全現場衛生責任制。
2.8建立節水、節電制、消滅常流水、常明燈。
2.9嚴格依照中華人民共和國消防條例規定在現場建立執行消防管理制度，配備消防器材，對職工進行消防教育，并達到人人會用消防工具。
2.10遵守廠規、廠紀及地方有關現行規定，密切配合業主及地方有關部門的檢查監督。
3、施工措施
3.1防止大氣污染措施：施工現場垃圾要及時清運，有封閉的臨時垃圾通道或容器工地適量灑水，減少施工揚塵，保護環境。
3.2防止水污染措施：對洗刷機具的廢水設置沉淀池，經沉淀后方可排出。
3.3施工現場要設置專用的材料庫，使用和保管要由專人負責，防止材料的跑、冒、滴、漏。
3.4禁止將有毒有害的建筑垃圾隨地掩埋，而污染地下水。
3.5防止噪音污染：機械作業區域應設置密閉機械棚盡量降低噪聲，夜間作業，應按規定辦理夜間施工證。
3.6現場住宿及生活設施的衛生管理：要經常打掃衛生，廁所要經常沖洗、清毒，生活污水和殘留剩飯不要亂倒，亂潑。廚房要經常保持衛生、清潔。
3.7嚴禁職工打架、斗毆、酗酒滋事。遵守發包方的廠規廠紀。
3.8尊重發包方與監理工程師。
3.9作好施工現場保安工作，建立憑證出入制度，嚴禁攜帶非工程無關物品出入。實行分區、分線、分類防火、防盜、防破壞制度。
3.10做好施工現場清理整頓工作，作好活完，料凈場地清。
